پمپ دیافراگمی یکی از پرکاربردترین تجهیزات انتقال سیالات در صنایع شیمیایی، اسیدشویی(پمپ اسید / پمپهای ضد اسید)، آب و فاضلاب، رنگسازی، رزین، مواد غذایی و فرآیندهای صنعتی است. این پمپ با استفاده از حرکت رفتوبرگشتی یک یا دو دیافراگم، سیال را به داخل محفظه میکشد و سپس با فشردهکردن محفظه، آن را به سمت خروجی هدایت میکند.
در پمپهای دیافراگمی بادی یا AODD، نیروی محرک توسط هوای فشرده تأمین میشود. هوای فشرده بهصورت متناوب به پشت دیافراگمها وارد میشود و باعث حرکت آنها میگردد. همزمان، مجموعهای از ساچمهها و سیتها مسیر مکش و دهش سیال را کنترل میکنند. به همین دلیل، سلامت دیافراگم، ساچمه، سیت، شیر هوا و اورینگها تأثیر مستقیمی بر عملکرد پمپ دارد.
بر اساس تجربه ما در پمپ اسید سازان بهمن، خرابی پمپ دیافراگمی معمولاً فقط به یک قطعه محدود نمیشود. در بسیاری از موارد، علت اصلی خرابی به شرایط کارکرد، انتخاب نادرست قطعات یا سرویسنشدن بهموقع پمپ مربوط است. مهمترین دلایل خرابی عبارتاند از:
دیافراگم باید بر اساس نوع سیال، غلظت، دما و فشار کاری انتخاب شود. استفاده از دیافراگم نامناسب در برابر اسیدها، حلالها یا مواد خورنده میتواند باعث تورم، ترکخوردگی، خشکشدن، سوراخشدن یا تغییر شکل دیافراگم شود.
برای نمونه، دیافراگمی که برای آب یا مواد خنثی مناسب است، ممکن است در تماس مداوم با اسید یا حلال خیلی سریع آسیب ببیند. به همین دلیل، پیش از تعویض دیافراگم باید نوع دقیق سیال و شرایط کاری پمپ بررسی شود؛ تعویض ظاهری قطعه بدون بررسی سازگاری شیمیایی، معمولاً باعث تکرار خرابی میشود.
ورود ذرات جامد، براده، شن، رسوب یا تکههای جامدشده سیال به داخل پمپ میتواند باعث آسیبدیدگی سیت و ساچمه شود. در این شرایط، شیرهای یکطرفه بهدرستی بسته نمیشوند و پمپ دچار نشتی داخلی، افت فشار یا کاهش دبی خواهد شد.
در برخی موارد، اپراتور تصور میکند دیافراگم خراب شده است؛ اما پس از بازکردن پمپ مشخص میشود که علت اصلی، گیرکردن ذرات بین ساچمه و سیت یا خوردگی محل نشستن آنها بوده است.
پمپ دیافراگمی بادی به هوای فشرده تمیز، خشک و تنظیمشده نیاز دارد. وجود آب، روغن، زنگزدگی یا ذرات فلزی در مسیر هوا میتواند به شیر هوای پمپ آسیب بزند و عملکرد آن را مختل کند.
همچنین، فشار هوای بیشازحد ممکن است باعث واردشدن بار اضافی به دیافراگم، افزایش استهلاک قطعات و کاهش عمر مفید پمپ شود. از طرف دیگر، فشار کم یا ناپایدار نیز میتواند باعث کندشدن حرکت دیافراگم، قطع و وصلشدن پمپ یا کاهش ظرفیت انتقال سیال شود.
اگرچه بسیاری از پمپهای دیافراگمی قابلیت کارکرد کوتاهمدت بدون سیال را دارند، کارکرد خشک و طولانیمدت میتواند موجب افزایش دما، فرسایش دیافراگم و آسیب به قطعات داخلی شود.
این مشکل معمولاً زمانی رخ میدهد که مخزن تخلیه شده، مسیر مکش هوا گرفته یا شیر ورودی بسته باشد، اما هوای فشرده همچنان به پمپ وارد شود. در چنین شرایطی، پمپ بدون انتقال سیال به کار خود ادامه میدهد و استهلاک قطعات افزایش پیدا میکند.
تنگبودن شیلنگ، طول زیاد مسیر، زانوهای متعدد، گرفتگی فیلتر یا بستهبودن شیرها میتواند فشار زیادی به پمپ وارد کند. در مسیر مکش، استفاده از شیلنگ نامناسب ممکن است باعث جمعشدن یا خوابیدن شیلنگ و کاهش ورود سیال شود.
همچنین اگر مسیر دهش بیشازحد محدود باشد، فشار برگشتی افزایش پیدا میکند و پمپ در شرایطی خارج از محدوده کاری مناسب فعالیت خواهد کرد. در تعمیرات، گاهی خود پمپ سالم است اما مشکل از طراحی یا اجرای نادرست خطوط لولهکشی است.

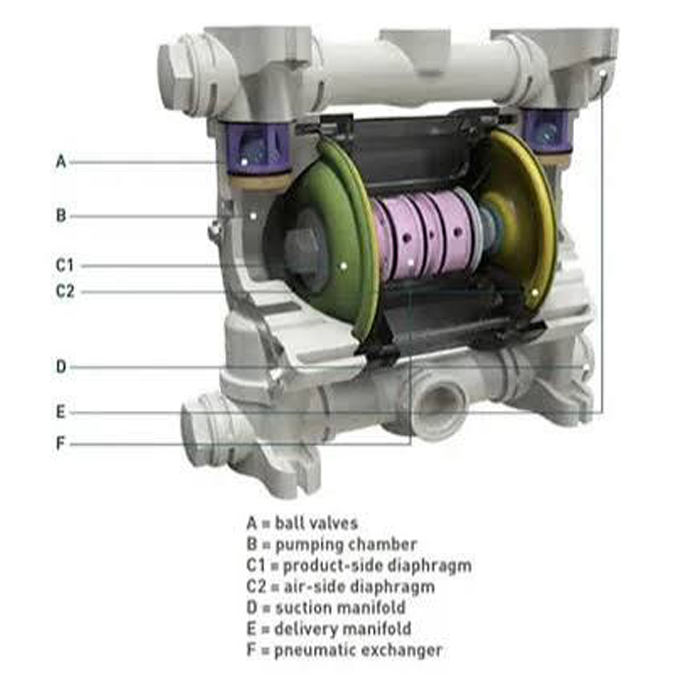

دیافراگم، ساچمه، سیت، اورینگ و برخی قطعات شیر هوا، قطعات مصرفی محسوب میشوند و عمر آنها به نوع سیال و شدت کارکرد بستگی دارد. حتی در صورت استفاده صحیح، این قطعات پس از مدتی دچار فرسودگی میشوند.
نشانههایی مانند افت تدریجی دبی، افزایش مصرف هوا، نشتی، ضربهزدن پمپ یا کاهش فشار خروجی میتواند نشاندهنده نزدیکشدن زمان سرویس یا تعویض قطعات مصرفی باشد.
بدنه پمپ باید با سیال موردنظر سازگاری داشته باشد. استفاده از بدنه فلزی یا پلاستیکی نامناسب در برابر سیالات خورنده میتواند باعث خوردگی، نازکشدن جداره، ترکخوردگی یا نشتی شود.
در کاربردهای اسیدی، تنها انتخاب دیافراگم مناسب کافی نیست؛ جنس بدنه، اتصالات، پیچها، سیت، ساچمه و حتی نوع شیلنگ نیز باید با شرایط شیمیایی سیال هماهنگ باشد
بستن نادرست دیافراگم، سفتکردن نامتوازن پیچها، جاگذاری اشتباه اورینگها یا انتخاب گشتاور نامناسب میتواند باعث شود پمپ بلافاصله پس از تعمیر دوباره نشتی دهد یا عملکرد مطلوبی نداشته باشد.
به همین دلیل، در زمان تعمیر پمپ دیافراگمی فقط تعویض قطعه معیوب کافی نیست؛ ترتیب مونتاژ، تمیزی سطوح، سلامت رزوهها و وضعیت سایر قطعات نیز باید کنترل شود.
پمپ دیافراگمی ساختار نسبتاً سادهای دارد، اما عملکرد صحیح آن به هماهنگی چندین قطعه و رعایت شرایط کاری وابسته است. در تجربه ما، بسیاری از خرابیهای تکرارشونده به دلیل تعویض عجولانه یک قطعه بدون بررسی علت اصلی اتفاق میافتند.
به همین دلیل، در پمپ اسید سازان بهمن پیش از تعمیر پمپ دیافراگمی، نوع خرابی، جنس سیال، فشار و کیفیت هوای ورودی، وضعیت مسیر مکش و دهش و سلامت قطعاتی مانند دیافراگم، ساچمه، سیت و شیر هوا بررسی میشود. این روش کمک میکند بهجای رفع موقت علامت خرابی، علت اصلی مشکل شناسایی و برطرف شود.
| عامل اصلی خرابی | نشانههای ظاهری و عملکردی | اثر خرابی در سیستم | اقدام تخصصی پمپ اسید سازان بهمن |
|---|---|---|---|
| انتخاب نادرست جنس دیافراگم | تورم، خشکشدگی، ترکخوردگی یا سوراخشدن لایه دیافراگم | نشت سیال به اگزوز هوا | انتخاب متریال ضد اسید متناسب با سیال مانند PTFE، Santoprene یا Viton |
| ورود ذرات جامد و رسوبات | بستهنشدن کامل ساچمه روی سیت و ایجاد ضربه یا صدای غیرعادی | افت دبی و کاهش مکش | سرویس سیت و بالولو و بررسی امکان نصب استرینر مناسب در مسیر ورودی |
| هوای فشرده مرطوب یا پرفشار | گیرکردن کیت هوا، یخزدگی خروجی یا واردشدن ضربه شدید به شفت | توقف ناگهانی پمپ | شستوشوی شیر هوا، بررسی اورینگها و تنظیم فشار رگلاتور مطابق مشخصات سازنده |
| کارکرد خشک طولانیمدت | حرکت سریع پمپ بدون انتقال سیال و افزایش دمای قطعات داخلی | فرسایش زودهنگام دیافراگم | بررسی سطح مخزن و رفع گرفتگی یا ورود هوای ناخواسته از مسیر مکش |
| گرفتگی یا انسداد خطوط لوله | افزایش فشار برگشتی، جمعشدن شیلنگ مکش یا فشار بیش از حد به اتصالات | افت شدید راندمان کاری | بررسی هد و افت فشار مسیر و اصلاح قطر لوله، شیلنگ و اتصالات |
| استهلاک قطعات مصرفی | صدای نامتقارن، افزایش مصرف هوای کمپرسور و ضعیفشدن پمپاژ | کاهش بازدهی کلی پمپ | اورهال دورهای و تعویض اصولی دیافراگم، سیت، ساچمه و قطعات کیت هوا |
| خوردگی شیمیایی بدنه پمپ | نازکشدن جداره، تغییر رنگ بدنه یا ایجاد نشتی از محل اتصالات | آسیب سازهای و نشتی سیال | انتخاب جنس بدنه متناسب با سیال مانند پلیپروپیلن، PVDF یا استیل 316 |
| مونتاژ غیراصولی پس از تعمیر | نشتی از لبهها، عملکرد نامتعادل یا خرابی سریع دیافراگم جدید | تکرار خرابی اولیه | مونتاژ اصولی و بستن ضربدری پیچها با گشتاور اعلامشده توسط سازنده |
خرابی پمپ دیافراگمی همیشه با توقف کامل دستگاه مشخص نمیشود. در بسیاری از موارد، پمپ مدتی قبل از خرابی نهایی، نشانههایی مانند کاهش دبی،تی قبل از خرابی نهایی، نشانههایی مانند کاهش دبی، ضتی یا تغییر صدای عملکرد را نشان میدهد. شناسایی این علائم در زمان مناسب میتواند از آسیبدیدن دیافراگم، سیت، ساچمه، کیت هوا و بدنه پمپ جلوگیری کند.
در پمپ اسید سازان بهمن، هنگام بررسی و تعمیر پمپ دیافراگمی، ابتدا علائم عملکردی دستگاه بررسی میشود؛ زیرا یک نشانه ممکن است به دلایل مختلفی ایجاد شده باشد. برای مثال، کاهش دبی همیشه به معنی خرابی دیافراگم نیست و میتواند بهدلیل گرفتگی مسیر مکش، بستهنشدن کامل ساچمهها، افت فشار هوای ورودی یا انتخاب نادرست سایز لوله ایجاد شود.
نکته ایمنی: در صورت مشاهده خروج اسید، مواد شیمیایی یا سیال خطرناک از اگزوز هوا یا محل اتصالات، پمپ را فوراً متوقف کنید، فشار هوای ورودی را ببندید و پیش از بازکردن دستگاه، از تجهیزات حفاظت فردی مناسب استفاده کنید.
در بسیاری از موارد، تعویض مستقیم دیافراگم بدون بررسی مسیر مکش، فشار هوای ورودی، سیت، ساچمه و کیت هوا باعث تکرار خرابی میشود. به همین دلیل، عیبیابی پمپ دیافراگمی باید بر اساس مجموعه علائم و شرایط واقعی کارکرد دستگاه انجام شود، نه فقط بر اساس یک نشانه ظاهری.
این بخش آماده است. مرحله بعدی میتواند «رایجترین ایرادهای پمپ دیافراگمی و علت آنها» باشد که در آن هر مشکل را دقیقتر بررسی میکنیم.
در فرآیند پمپاژ سیالات شیمیایی، اسیدی و خورنده، پمپهای دیافراگمی (AODD) تحت فشارهای مکانیکی و شیمیایی پیوسته قرار دارند. تجربه ما در مجموعه پمپ اسید سازان بهمن نشان میدهد که عمده خرابیهای گزارششده توسط صنایع و خطوط تولید، در ۵ دستهبندی اصلی قرار میگیرند. شناخت دقیق ریشه هر ایراد، از هزینههای تکراری و توقف خط تولید جلوگیری میکند.
اگر شیر ورودی هوای فشرده باز است اما پمپ هیچ واکنشی نشان نمیدهد، علت معمولاً در بخش پنوماتیک یا انسداد مکانیکی است:
پمپ با سرعت کورس میزند (باد مصرف میکند) اما مواد اسیدی یا شیمیایی پمپاژ نمیشوند:
پمپ با سرعت کورس میزند (باد مصرف میکند) اما مواد اسیدی یا شیمیایی پمپاژ نمیشوند:
این ایراد یکی از خطرناکترین وضعیتها در پمپهای ضد اسید است:
| ایراد عملکردی | محتملترین علت ریشهای | قطعه نیازمند تعویض/سرویس | دستورالعمل رفع عیب در پمپ اسید سازان بهمن |
|---|---|---|---|
| توقف کامل پمپ (بدون حرکت) | یخزدگی اگزوز یا جرمگرفتگی پیستون شیر هوا | کیت هوا (Air Valve Kit)، اورینگهای شفت | دمونتاژ شیر هوا، شستوشوی پیستون با حلال و نصب رطوبتگیر در خط باد |
| کورس زدن سریع بدون مکش سیال | عدم آببندی ساچمه روی سیت یا مکش هوا از ورودی | ست ساچمه (Balls)، سیتها (Seats)، واشرهای فلنج | بررسی نشیمنگاه ساچمهها، رفع گرفتگی ذرات و آببندی اتصالات خط مکش |
| افت تدریجی دبی و فشار خط | کاهش هوای ورودی یا فرسودگی و سختی متریال دیافراگم | دیافراگمها (Diaphragms)، رگلاتور هوا | تست الاستیسیته دیافراگم، چک کردن فشار رگلاتور و رفع افت فشار خط هوا |
| خروج سیال اسیدی از صداخفهکن (اگزوز) | پارگی کامل دیافراگم اولیه (تفلونی یا لاستیکی) | دیافراگم PTFE / بکآپ، بوشها و آببندهای میانی | توقف آنی دستگاه، تخلیه و شستوشوی چمبر میانی و نصب دیافراگم اورجینال |
| نشتی سیال از محل اتصال منیفولدها | تغییر فرم پلاستیک بدنه یا شلشدن پیچها در اثر لرزش | اورینگهای منیفولد، پیچ و مهرههای استیل | تعویض اورینگهای آببندی و آچارکشی ضربدری با تورکمتر مطابق جدول استاندارد |
| ضربه و نوسان شدید در لولهکشی | کورس تکطرفه پمپ یا عدم مهار نوسانات دیسشارژ | ساچمههای یکطرفه، منبع ضربهگیر (دمپر) | بررسی تقارن کورس پمپ و پیشنهاد نصب دمپر پالسیشن پمپ اسید سازان بهمن |
عیبیابی اصولی پمپهای دیافراگمی در دو سطح انجام میشود: بررسی سریع در خط تولید و بازسازی تخصصی در کارگاه.
📞 مشاوره و ارسال پمپ جهت تعمیر و تعویق وتست کارگاهی: ۰۹۱۳۶۷۷۷۲۲۹ – ۰۹۱۳۴۴۵۹۸۱۷

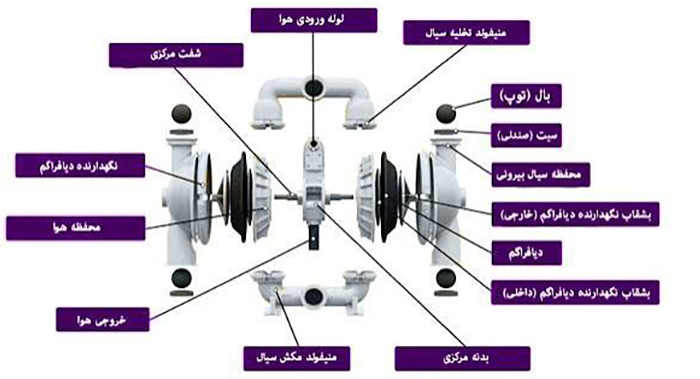

تعویض اصولی قطعات مصرفی در پمپهای دیافراگمی ضد اسید، نیازمند رعایت ترتیب باز و بست و انتخاب متریال سازگار با سیال است:
| متریال دیافراگم / قطعه | سازگاری شیمیایی و کاربرد | محدوده دمایی | طول عمر و انعطاف |
|---|---|---|---|
| تفلون خالص (PTFE) | اسیدهای قوی (سولفوریک، نیتریک، کلریدریک)، حلالها و بازها | ۴- تا ۱۰۴+ درجه سانتیگراد | مقاومت شیمیایی عالی / نیازمند دیافراگم بکآپ |
| سانتوپرن (Santoprene) | اسیدها و بازهای رقیق، فاضلاب صنعتی و سیالات ساینده | ۲۹- تا ۱۳۵+ درجه سانتیگراد | انعطافپذیری فوقالعاده و مقاومت سایشی بالا |
| ویتون (Viton / FKM) | سیالات هیدروکربنی، اسیدهای خاص در دمای بالا و روغنهای داغ | ۴۰- تا ۱۷۶+ درجه سانتیگراد | مقاومت دمایی و شیمیایی بسیار خوب |
| نیتریل (NBR / Buna-N) | روغنهای صنعتی، سوخت، نفت و آب معمولی (غیر اسیدی) | ۱۲- تا ۸۲+ درجه سانتیگراد | طول عمر مکانیکی بالا در محیطهای روغنی |
⚙️ تأمین قطعات یدکی و تعمیرات تخصصی پمپ اسید سازان بهمن:
جهت سفارش کیت کامل دیافراگم، ساچمه، سیت، کیت شیر هوا و اعزام کارشناس به کارگاه یا محل پروژه با شمارههای زیر در تماس باشید:
📞 ۰۹۱۳۶۷۷۷۲۲۹ | ۰۹۱۳۴۴۵۹۸۱۷
این خدمات شامل عیبیابی تخصصی پنوماتیک و هیدرولیک، اسیدشویی و خنثیسازی محفظهها، تعویض دیافراگمهای ضد اسید، ساچمهها و سیتها، تعمیر و سرویس کیت شیر هوا (Air Valve)، اصلاح و تعویض شفت مرکزی و در نهایت تست کامل هیدرواستاتیک و وکیوم کارگاهی است.
مهمترین دلایل شامل افت فشار هوای فشرده (کمتر از ۳ بار)، یخزدگی اگزوز به دلیل رطوبت باد، جرمگرفتگی یا قفل شدن پیستون شیر هوا (Air Spool)، خرابی اورینگهای شفت میانی و یا انسداد کامل در خط لوله خروجی (Deadhead) است.
گرفتگی صافی یا استرینر ورودی، کاهش حجم هوای کمپرسور (افت CFM)، فرسودگی و کاهش خاصیت کشسانی دیافراگم، و همچنین خوردگی و عدم آببندی دقیق ساچمهها روی نشیمنگاه (سیت) از دلایل اصلی افت دبی هستند.
گرفتگی صافی یا استرینر ورودی، کاهش حجم هوای کمپرسور (افت CFM)، فرسودگی و کاهش خاصیت کشسانی دیافراگم، و همچنین خوردگی و عدم آببندی دقیق ساچمهها روی نشیمنگاه (سیت) از دلایل اصلی افت دبی هستند.
این مشکل معمولاً ناشی از هوا کشیدن اتصالات خط مکش، فرسودگی یا گیر کردن ساچمهها به دلیل وجود ذرات معلق، یا بالا بودن بیش از حد ارتفاع مکش (Suction Lift) فراتر از توان خودمکشی پمپ است.
این نشانه قطعی سوراخ شدن یا پارگی دیافراگم اولیه (PTFE یا لاستیکی) است. در این حالت سیال وارد محفظه هوا شده و بلافاصله باید پمپ را متوقف کرد تا به شیر هوا و قطعات داخلی آسیب نزند.
برای اسیدهای قوی و خورنده مانند اسید سولفوریک، نیتریک و کلریدریک، دیافراگم تفلون خالص (PTFE) همراه با دیافراگم پشتیبان سانتوپرن (Santoprene) بهترین انتخاب است. برای روغنها متریال NBR و برای اسیدهای خاص دما بالا متریال ویتون (Viton) پیشنهاد میشود.
بله؛ بررسیهای اولیه شامل کنترل فشار باد، تست وکیوم مکش، رفع نشتی اتصالات و سرویس شیر هوا در محل انجام میشود. اما در صورت پارگی دیافراگم اسیدی، سایش شفت یا نیاز به تست هیدرواستاتیک، پمپ جهت تعمیر استاندارد به کارگاه منتقل میگردد.
تمام پمپها پس از مونتاژ، تحت تست مکش خشک (Dry Prime) جهت بررسی سرعت مکش و تست فشار هیدرواستاتیک (زیر بار تا ۸ بار) قرار میگیرند تا از عدم نشتی و رسیدن به ماکزیمم دبی نامی اطمینان حاصل شود.
بله؛ مجموعه پمپ اسید سازان بهمن تمامی قطعات یدکی اورجینال شامل کیت کامل دیافراگم (PTFE، سانتوپرن)، ست ساچمه و سیت، کیت شیر هوا، منیفولد، شفت و اورینگهای ضد اسید انواع برندها را تأمین میکند.
کافیست با شمارههای پشتیبانی و کارگاه مرکزی تماس بگیرید تا ضمن دریافت مشاوره فنی رایگان، هماهنگیهای لازم جهت ارسال پمپ یا اعزام کارشناس انجام شود:
📞 ۰۹۱۳۶۷۷۷۲۲۹ — ۰۹۱۳۴۴۵۹۸۱۷
پذیرش تعمیرات انواع پمپهای صنعتی، اسیدی و شیمیایی پس از بررسی فنی و عیبیابی تخصصی انجام میشود.
در «پمپ اسیدسازان بهمن» تلاش میکنیم با استفاده از تجربه اجرایی، قطعات استاندارد و فرآیند دقیق بازسازی، عملکرد پایدار تجهیزات صنعتی مشتریان حفظ شود.
ثبت و نگهداری سوابق: کلیه مراحل عیبیابی، قطعات تعویض شده و تستهای نهایی هر پمپ در پرونده فنی مشتری ثبت میشود تا در مراجعات بعدی، تاریخچه تعمیرات دستگاه در دسترس باشد.»
